什么是GD&T？
几何尺寸和公差 (GD&T)是一种用于工程图纸的符号语言，用于控制特征的形状、尺寸、方向和位置。
了解如何在工程图纸中应用 GD&T 符号，可以确保零件在整个制造和装配过程中实现正确的配合、功能和互换性。
GD&T 中的基准
基准面是用于测量的理论参考（平面、线或点）。.
常用数据符号：
A、B、C （一级、二级、三级）
应用：
- 基准面 A → 基底表面
- 基准面 B → 侧面
- 基准 C → 孔或边缘
GD&T符号类型
表单控件
形状控制用于控制特征的形状，而与特征的大小、位置或方向无关。
与其他GD&T控制不同，它们不需要基准参考。
这些控制完全专注于单个特征的几何形状。
在几何尺寸和公差 (GD&T) 中，形状控制分为四种类型：
笔直度：
直线度规定，特征的线元素或尺寸特征的轴线必须位于由两条平行线定义的直线公差带内（或轴线的圆柱形区域内）。.
- 它只控制形状，不控制方向或位置。.
容差范围为：
两条平行线（用于表面元素）
圆柱体（用于轴线或中心线）
两种类型的直线：
- 表面平整度：
控制曲面上各个线段的直线度。.
容差范围：两条平行线。.
- 轴线直线度：
控制轴或孔的导出轴线的直线度。.
公差区：圆柱形

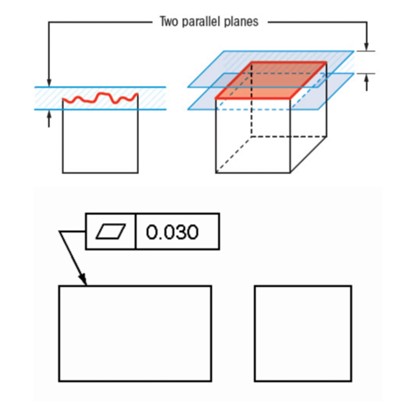

平坦:
平面度是一种形状公差，用于控制表面与完全平坦的平面之间的偏差程度。.
- 平面度是一种表单控制属性。.
- 不允许引用任何数据。.
- 它只控制表面形状，不控制方向或位置。.
公差区域是两个平行平面。
例如，当一个表面的平面度公差为 0.05 毫米时，那么整个表面必须位于两个相距 0.05 毫米的平行平面之间。.
圆：
圆度规定，特征的每个圆形横截面必须位于由两个同心圆定义的公差区域内，这两个同心圆之间的距离为公差值。.
- 圆形是一种形状控制。.
- 无需提供数据参考。.
- 它只控制形状，不控制大小、方向或位置。.
公差适用于特征上的每个圆形元素。.
例如：如果轴的圆度公差为 0.01 毫米，则轴的每个圆形横截面都必须位于相距 0.01 毫米的两个同心圆之间。.

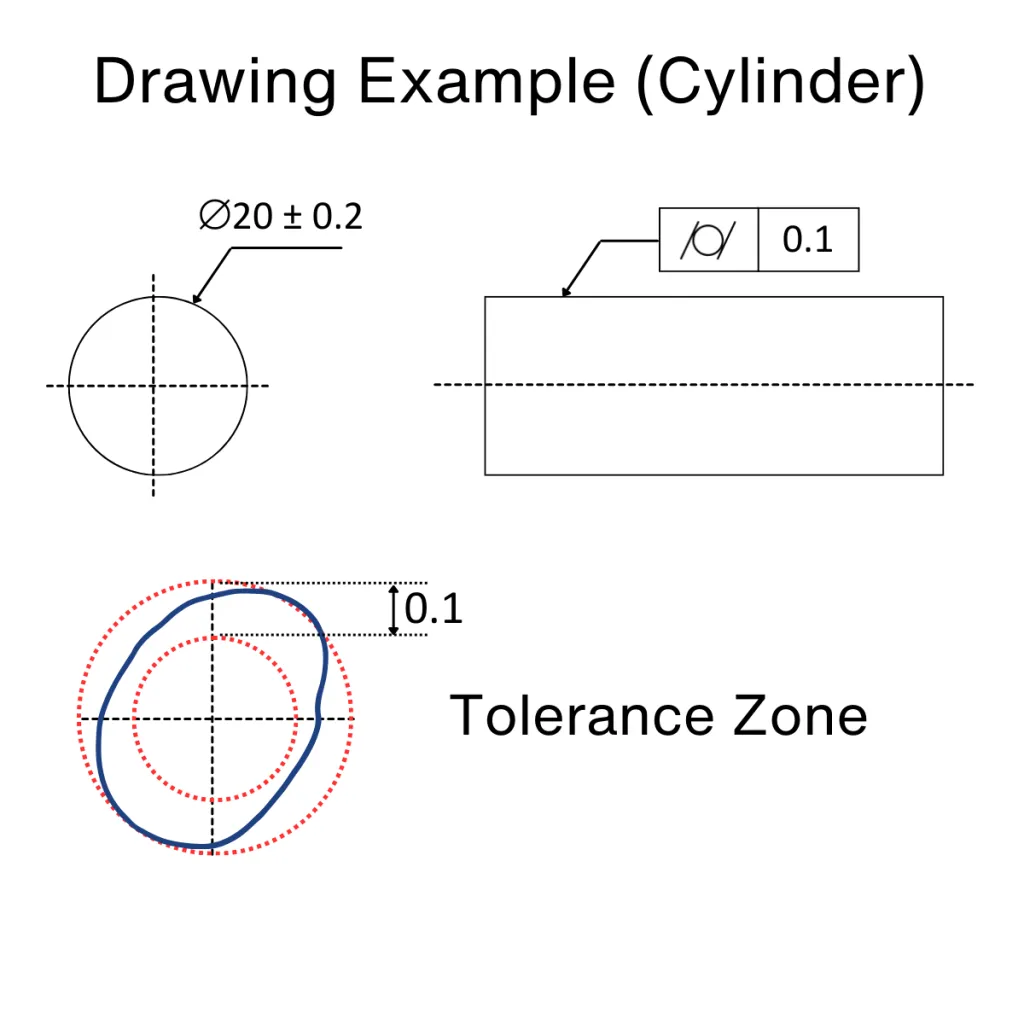

圆柱度：
圆柱度规定圆柱体的整个表面必须位于由两个同心圆柱体定义的公差区域内，这两个同心圆柱体之间的距离为公差值。.
- 圆柱度是一种形状控制。.
- 不允许引用任何数据。.
- 它可以同时控制圆度、直线度和锥度。.
公差适用于整个圆柱表面，而不是单个横截面。.
例如：如果轴的圆柱度公差为 0.02 毫米，则整个圆柱面必须能够装入两个相距 0.02 毫米的同心圆柱体之间。.
应用领域：
- 确保密封表面平整
- 保持轴笔直
- 控制圆孔和销钉
- 保持旋转部件的良好配合。.
方向控制
方向控制定义了特征相对于基准参考的角度关系，例如倾斜度或方向。
方向控制可正确对齐特征，以确保其功能正常且装配顺利。
设计人员在应用方向控制时必须始终指定基准参考。
在几何尺寸和公差 (GD&T) 中，方向控制分为三种类型：

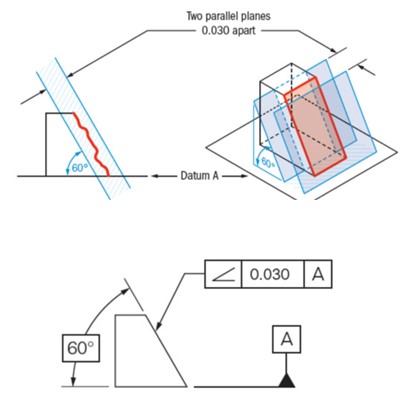

角度 :
角度性规定，表面、轴线或中心平面必须相对于基准参考物以指定的角度（0°或90°除外）定向，且该角度必须在规定的公差范围内。.
表面角度：两个平行平面以指定的角度排列。.
轴线角度：指定角度的圆柱公差区。.
例如：如果一个表面相对于基准 A 的角度公差为 0.05 毫米，角度为 30°，则该表面必须位于两个相距 0.05 毫米的平行平面之间，这两个平面与基准 A 成 30° 角。.
垂直度：
垂直性规定，表面、轴线或中心平面必须与基准参考成 90° 角，且在规定的公差范围内。.
表面垂直度：两个平行平面垂直于基准面。.
轴线垂直度：垂直于基准面的圆柱形公差带。.
例如：如果一个孔相对于基准 A 的垂直度公差为 0.02 毫米，则该孔的轴线必须位于垂直于基准 A 的直径为 0.02 毫米的圆柱区域内。.

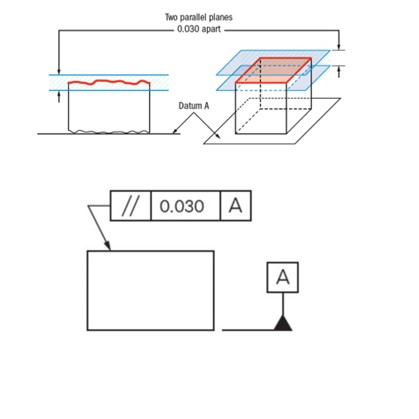

平行结构：
平行性规定，表面、轴线或中心平面必须在规定的公差范围内与基准面平行。.
表面平行度：两个平行平面均平行于基准面。.
轴线平行度：与基准面平行的圆柱形公差带。.
例如：如果一个表面相对于基准 A 的平行度公差为 0.03 毫米，则该表面必须位于两个相距 0.03 毫米的平行平面之间，这两个平面平行于基准 A。.
应用程序:
- 垂直钻孔
- 平行滑动面
- 倾斜安装面
- 机械加工零件
位置控制：
位置控制用于控制要素相对于一个或多个基准参考的确切位置。.
- 需要提供数据。.
位置：
位置定义了尺寸特征的轴线、中心点或中心平面的允许偏差范围。
公差区域的位置和方向是根据特征的真实位置，利用基准参考来确定的。
这种控制方式确保特征的精确定位，从而保证其正确装配和功能实现。
在GD&T中，位置被归类为位置控制。
- 需要提供数据参考。.
- 它控制位置和方向，但不控制大小。.
- 它是应用最广泛的GD&T公差。.
可应用于 MMC、LMC 或 RFS 材料条件。.
例如：如果一个孔相对于基准 A、B 和 C 的位置公差为 ⌀0.10 毫米，则该孔的轴线必须位于由这些基准定义的真实位置的直径为 0.10 毫米的圆柱公差带内。.
应用领域：
- 螺栓孔样式。.
- 轴和轮毂对准。.
- 装配配合和互换性。.
- 精密机械零件。.
配置文件控制
轮廓控制定义了线条或曲面与其真实几何轮廓的允许偏差范围。
根据设计要求，可以使用基准参考，也可以不使用。
这些控制通常应用于需要同时控制形状和位置的复杂形状。

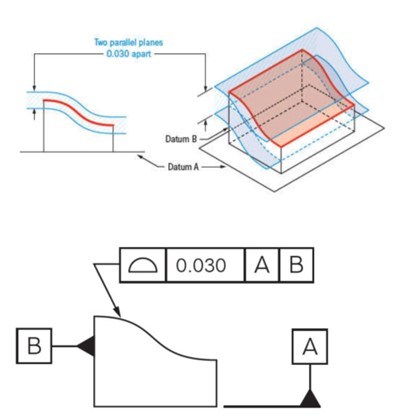

表面轮廓：
此控制要求曲面上的所有点都位于公差区域内。
该区域由两个偏移曲面界定，这两个曲面均匀分布在真实轮廓两侧。
真实轮廓本身由图纸直接定义。
- 它可以同时控制表面的大小、形状、方向和位置。.
- 可应用于平面、曲面或复杂表面。.
例如：如果曲面相对于基准 A 和 B 的表面公差为 0.5 毫米，则整个实际表面必须位于相对于这些基准的方向和位置的真实轮廓的 ±0.25 毫米范围内。.

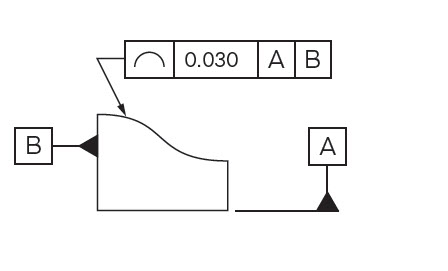

线条的轮廓：
线轮廓规定，沿特定方向测量的曲面上的每条线元素都必须位于由两条平行线所界定的公差区域内，这两条平行线均匀分布在真实轮廓周围。.
- 它适用于单个二维横截面，而不是整个表面。.
- 用于曲线、角度和不规则形状
例如：
当设计者对凸轮轮廓应用0.2 毫米的线公差，凸轮的每个指定横截面都必须位于真实轮廓的±0.1 毫米
应用领域：
- 涡轮叶片
- 塑料模制件
- 空气动力学表面
跑道控制
跳动控制定义了曲面绕指定基准轴旋转时允许的变化范围。.
- 控制旋转过程中的变化。.
- 需要提供数据。.

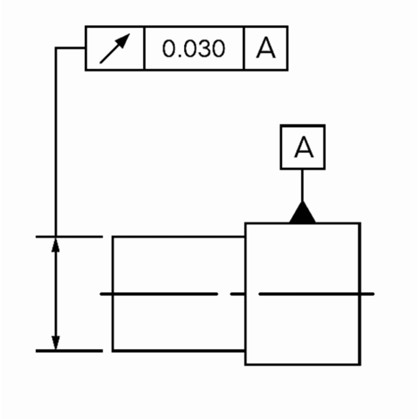

圆形跳动：
圆周跳动要求旋转特征的每个圆周横截面在零件绕基准轴旋转 360° 时保持在规定的公差范围内。.
- 检验员使用千分表测量零件旋转时的圆周跳动量。.
- 此控制适用于单个圆形元素，而不是整个表面。.
例如：如果轴相对于基准 A 的圆跳动公差为 0.03 毫米，则在任何给定的横截面上，总指示器读数 (TIR) 在一次完整旋转期间不得超过 0.03 毫米。.

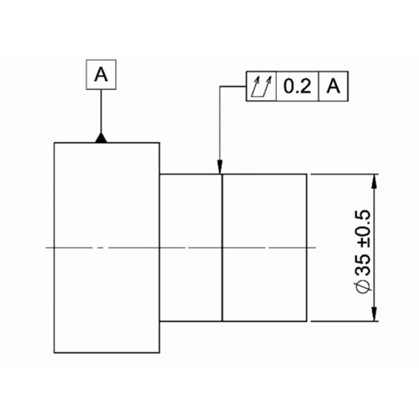

总跑动距离：
总跳动量规定，当零件绕基准轴旋转 360° 时，旋转特征的整个表面必须保持在公差范围内。.
- 它控制的是整个表面，而不是单个横截面。.
- 通过在旋转过程中用千分表沿特征的整个长度进行扫描来测量。.
例如，如果轴相对于基准 A 的总跳动公差为 0.04 毫米，则在整个长度和整个旋转过程中，最大指示器变化不得超过 0.04 毫米。.
应用领域：
- 旋转轴
- 刹车盘
- 电机部件
要点总结
工程师若能合理运用GD&T（几何尺寸和公差），便能确保从设计到制造再到检验的每个人都能以相同的方式理解设计。掌握如何在工程图纸中使用GD&T符号，可以减少混淆，避免不必要的返工，并促进团队间的顺畅协作。归根结底，GD&T不仅仅是图纸上的符号，更重要的是确保零件在实际应用中能够按预期运行。
