Simcenter Flux 2026.1：EV寄生参数提取速度提升15倍

ChampionXperience 团队

2026年9月17日阅读时间：6分钟

你是否曾花费数小时等待电磁仿真完成，最终却发现求解器的大部分计算能力都浪费在了模型周围空旷区域的网格划分上？如果你从事电动汽车 (EV) 的电力电子设备设计，你一定对这种挫败感深有体会。随着我们对更高功率密度和更快开关频率的追求，控制电压振铃和电磁干扰 (EMI) 等寄生效应已成为一项日常挑战。.

幸运的是， Simcenter Flux 2026.1 的发布为仿真工程师带来了巨大的突破。通过将部分单元等效电路 (PEEC) 积分法与表面阻抗边界条件 (SIBC) 相结合， Siemens 实现了寄生参数提取速度惊人的 15 倍提升。接下来，我们将深入探讨这一工作流程的运作方式，以及如何将其应用到您的下一个设计中。

电动汽车电力电子领域的高频挑战

为了提高电动动力系统的效率，动力系统设计人员正在转向使用碳化硅 (SiC) 和氮化镓 (GaN) 等宽禁带半导体。这些材料使逆变器能够以更高的频率进行开关——通常在 10 kHz 到 100 kHz 以上。.

虽然更快的开关速度可以降低能量损耗并允许使用更小的无源元件，但它也带来了一个重大的物理难题：寄生电感、电容和电阻。在高频下，即使叠层母线中存在极小的意外电感，也可能引发严重的电压过冲、振铃和电磁干扰问题，从而危及敏感的半导体栅极。.

为什么传统有限元方法难以处理平面几何形状

几十年来，有限元法 (FEM) 一直是低频电磁仿真的黄金标准。它在磁场高度自洽的电机仿真中表现出色。但是，当尝试将传统的有限元法应用于像母线这样的平面元件时，工作流程就会变得异常缓慢。.

造成这种瓶颈的主要原因有两个：

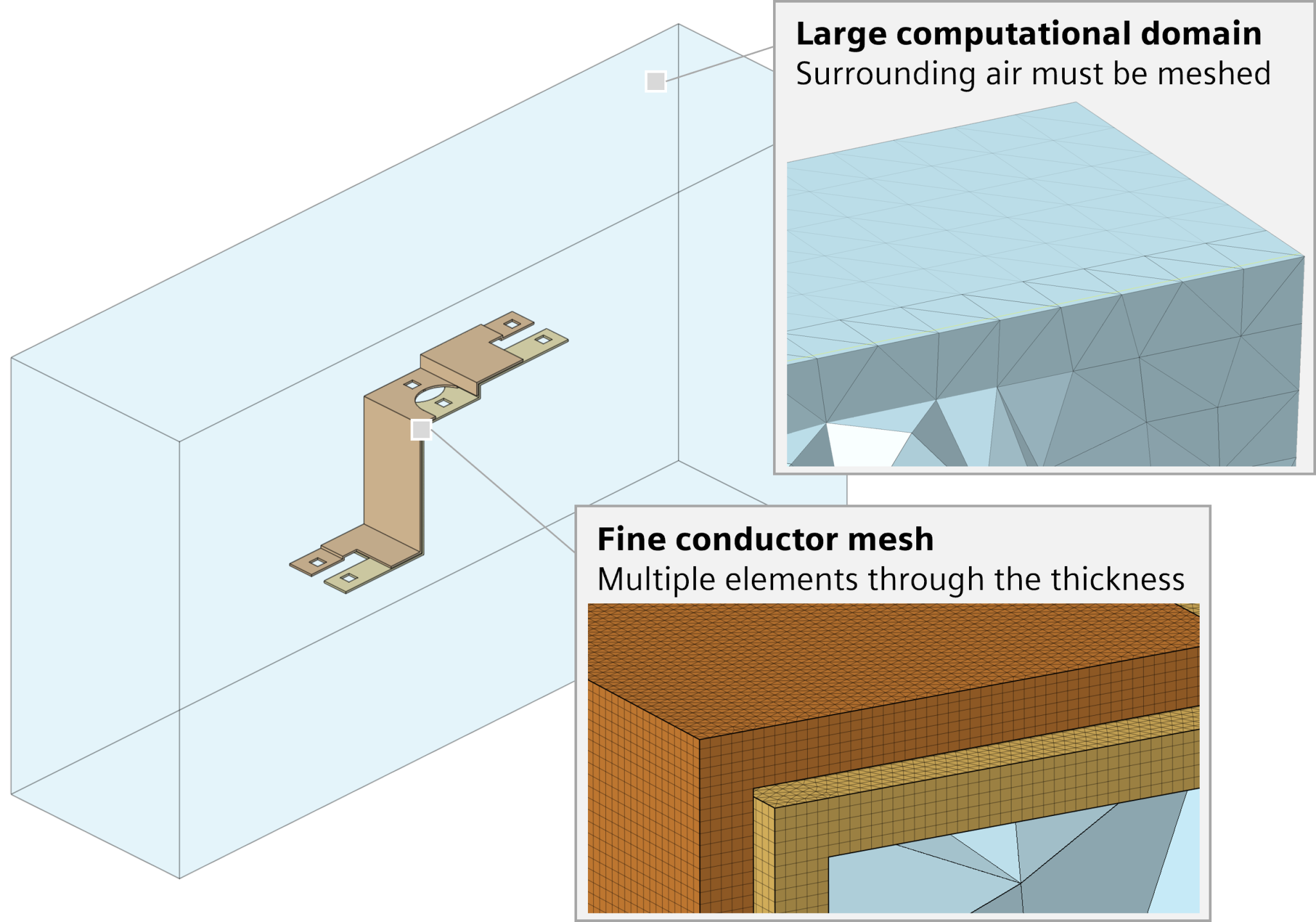

空气网格划分要求：传统的有限元方法需要对整个计算域进行网格划分，包括导体周围的大量空腔空气。这会在模型中增加数百万个不必要的节点。.

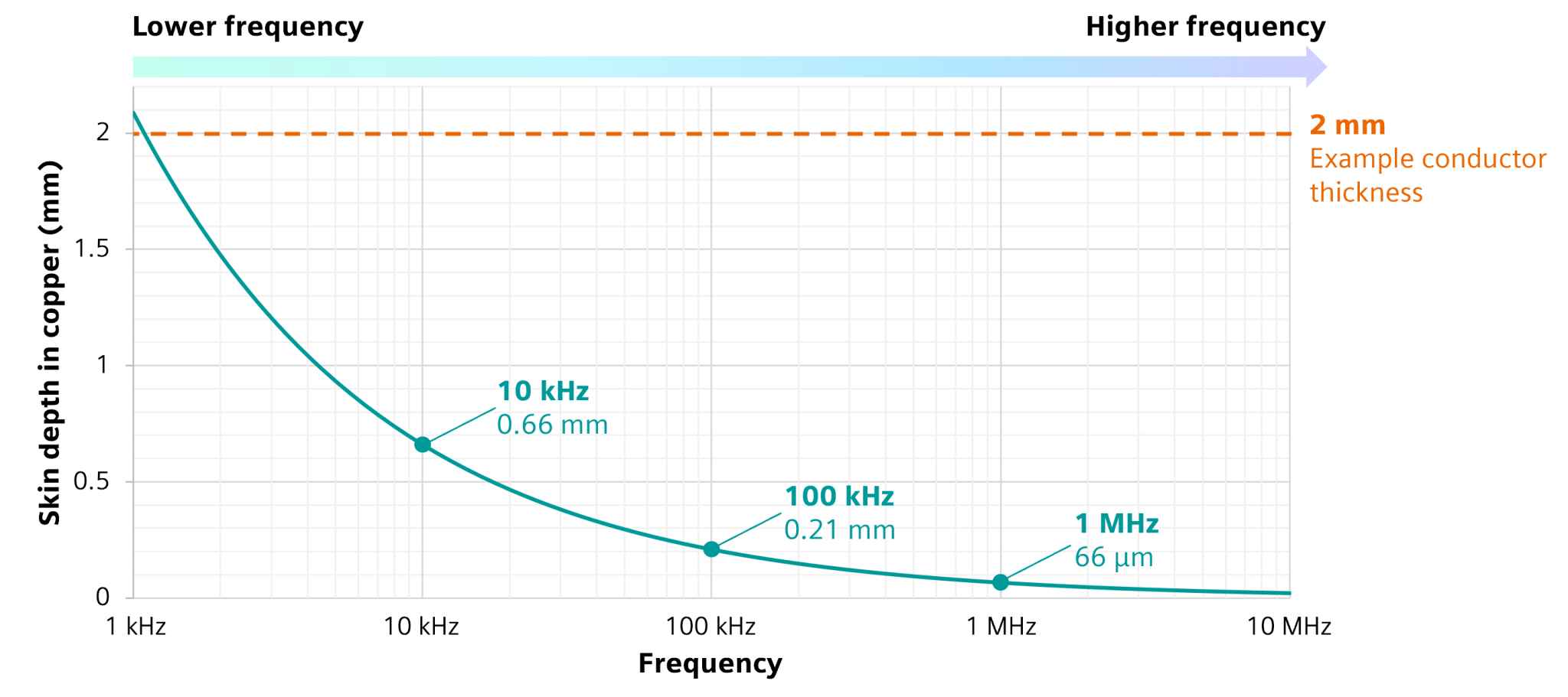

趋肤效应：随着工作频率的升高，电流会聚集在导体的外边界附近。在 1 MHz 时，铜的趋肤深度会缩小到仅 66 微米。使用标准体网格划分来模拟这种现象，需要在母线厚度方向上填充多层超薄的 3D 单元，这将极大地增加求解时间。.

PEEC积分法应运而生：摒弃空气网

为了避免网格划分中的空气陷阱， Simcenter Flux 采用了部分单元等效电路 (PEEC) 方法。由于 PEEC 是一种积分公式，因此只需对模型中的有效物理部分（导体、电介质和磁性材料）进行网格划分即可。

由于完全无需对周围空气进行离散化，求解器可以将 100% 的数学运算集中在真正驱动寄生效应的组件上。这使得 PEEC 在处理层压母线和功率模块互连等薄而复杂的几何结构时极其高效。.

此外，更广泛的 Simcenter Flux 2026.1 版本通过将体积积分法扩展到瞬态磁模拟，扩展了这些功能，提供了非一致性网格支持，从而在模型设置期间为您提供了更大的灵活性。

表面阻抗边界条件（SIBC）：趋肤深度求解

虽然PEEC解决了空气网格问题，但我们仍然需要处理高频下的趋肤效应。这时，表面阻抗边界条件（SIBC）就派上了用场。.

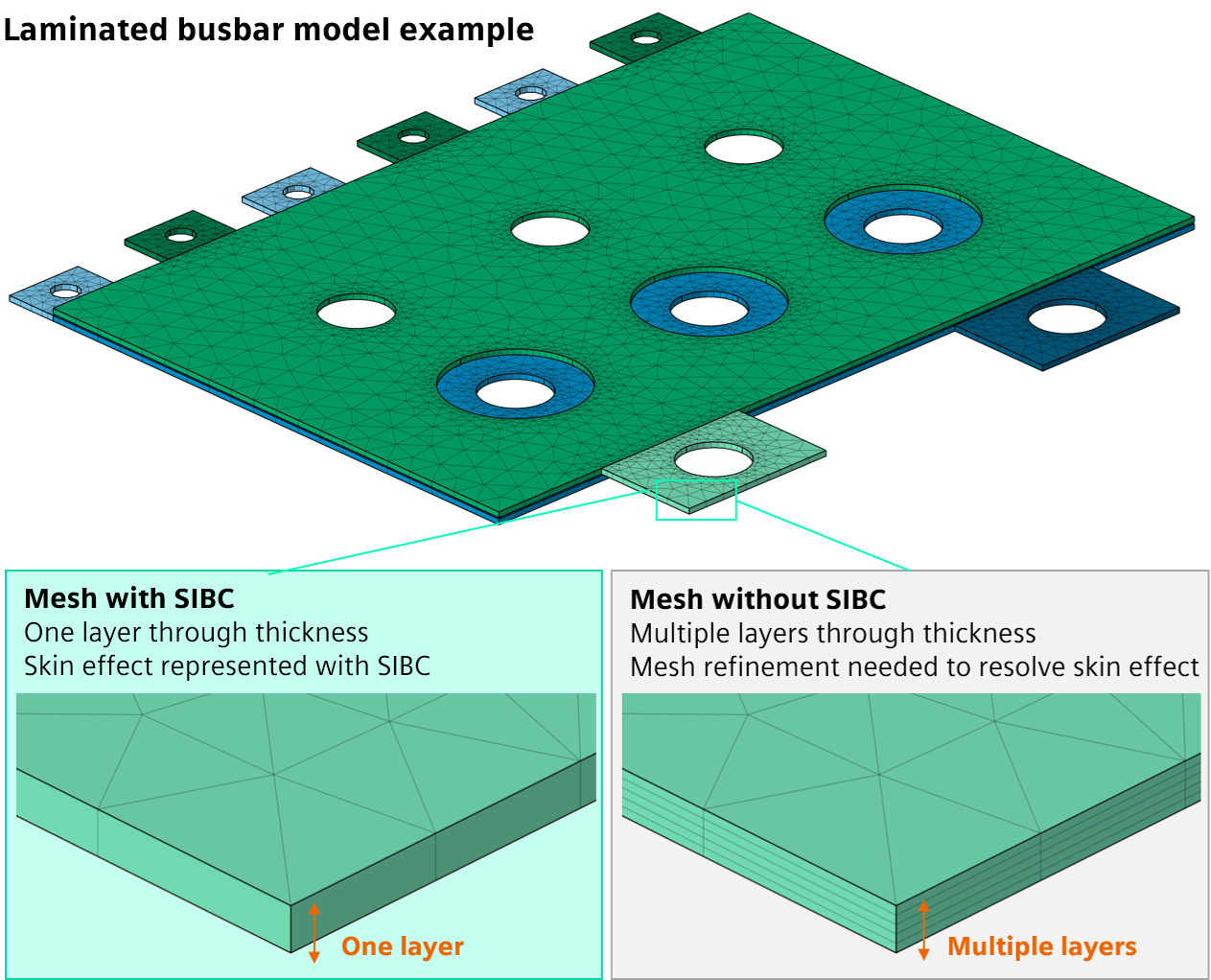

SIBC 并非强制您在薄导体的厚度方向上构建密集的多层 3D 体积网格，而是直接在导体表面以数学方式表示高频电磁行为。这使得您只需使用一层高度优化的网格即可覆盖导体的厚度方向，同时还能完美地捕捉频率相关的电阻和电感。.

正面交锋：SIBC 与传统容积式网格划分

为了更直观地说明这一点，我们来看看在分析典型的叠层母线时，这两种方法有何不同。性能差异可谓天壤之别：

指标	不含 SIBC（标准容积网）	使用 SIBC（Simcenter Flux 2026.1）
每根母线导体穿过五层导体。	每根母线导体都只有一层。
30分钟	2分钟（15倍速！）
除非网格非常精细，否则高频电阻会被显著低估。	通过表面阻抗公式可以精确捕捉趋肤效应。
要解析皮肤深度，需要极其精细的细化。	标准几何优化网格
