CATIA Basit Bileşenlerle Nasıl Öğrenebilirsiniz?
Havacılık ve uzay mühendisliği geçmişimden yola çıkarak, karmaşık mühendislik tasarımlarına geçmeden önce yazılımın kendisini anlamak amacıyla CATIA temellerini , gerçekçi ve anlaşılabilir bileşenler içeren pratik alıştırmalar yoluyla CATIA
CATIAöğrenmeye ilk başladığımda, ilk beş ay boyunca odak noktam mandallar, somunlar, braketler, yaylar, burun konileri, basit paneller ve yapısal bileşenler gibi mekanik ve havacılık parçalarının basit modellerini oluşturmaktı. Bu parçalar çok basit görünse de, çizim, kısıtlama yönetimi, bir özelliği doğru özellik sırasına göre geliştirme, yüzeyleri manipüle etme ve bileşenleri birleştirme gibi temel becerileri öğrenmek için idealdirler.
Modellenen parçaların sadeliği, karmaşık hesaplamalara veya derinlemesine analizlere takılmadan olumlu modelleme uygulamalarını benimsemeyi kolaylaştırır.
Bu aynı zamanda, havacılıkla ilgili gerçek projelere yakın kalırken CATIA çeşitli çalışma ortamlarına olan güveni artırmak için de önemli bir adımdır.

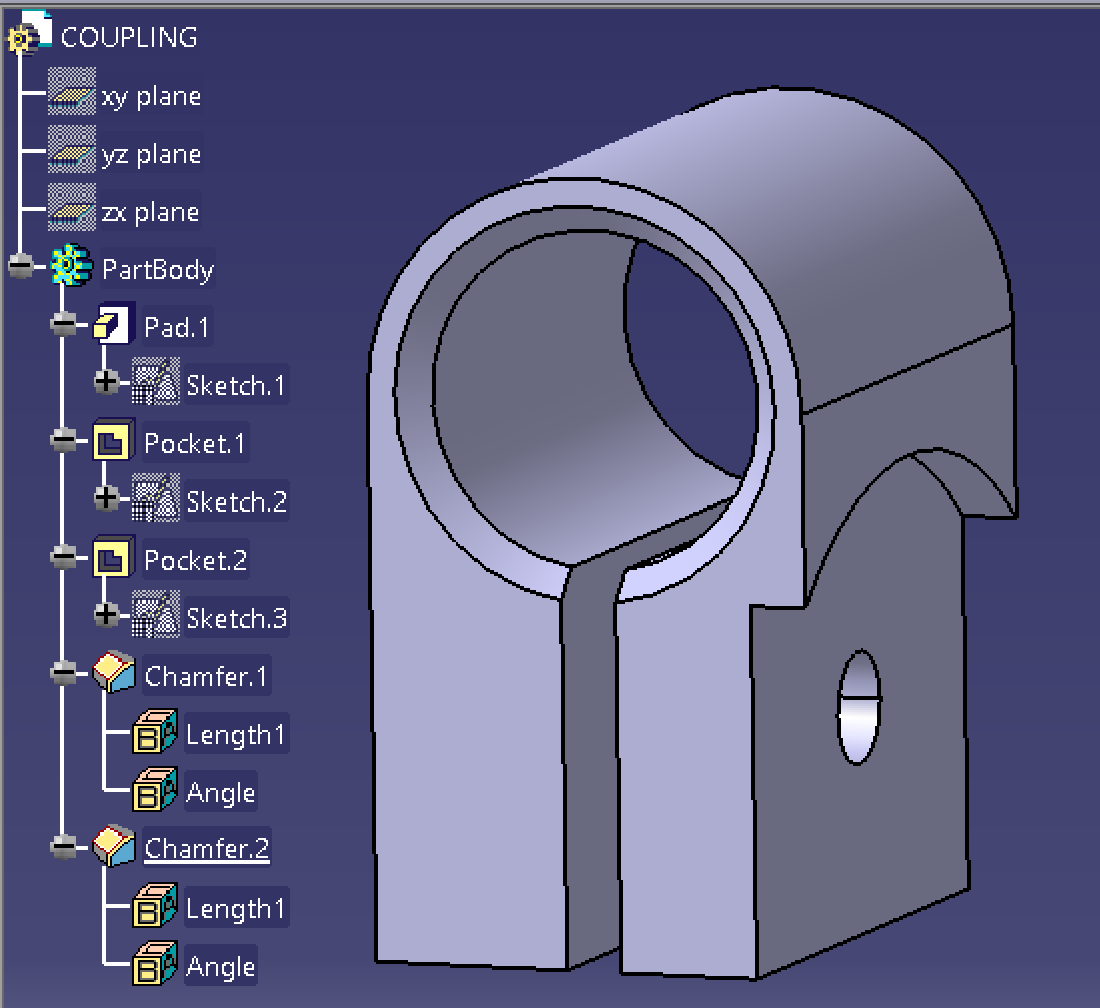

Şekil 1. CATIA İyi Tanımlanmış Özelliklere Sahip Temiz Bağlantı Ağacı
Adım Adım İş Akışı Örneği
Öğrenme yöntemimi daha iyi anlamak için, ISRO'nun GSLV Mk-III fırlatma aracını ilham kaynağı olarak aldığım kavramsal düzeyde bir model geliştirdim. Bu görevi gerçekleştirmenin amacı, onu birebir kopyalamak değil, CATIA farklı çalışma ortamlarının nasıl birlikte çalıştığını görmekti.

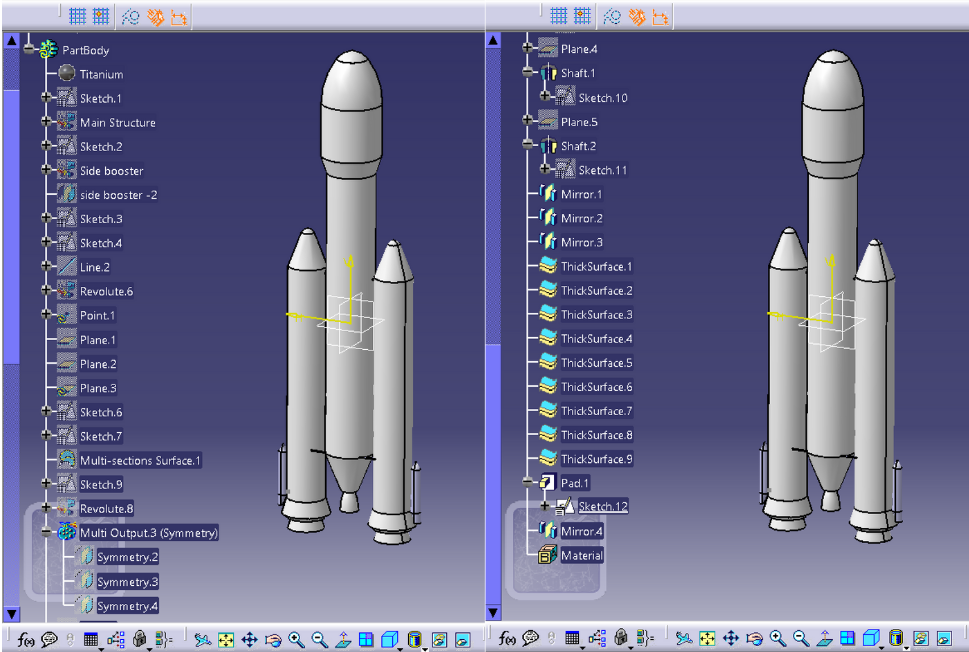

Şekil 2. Kavramsal Düzeyde GSLV Mk-III Modeli

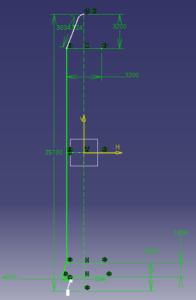

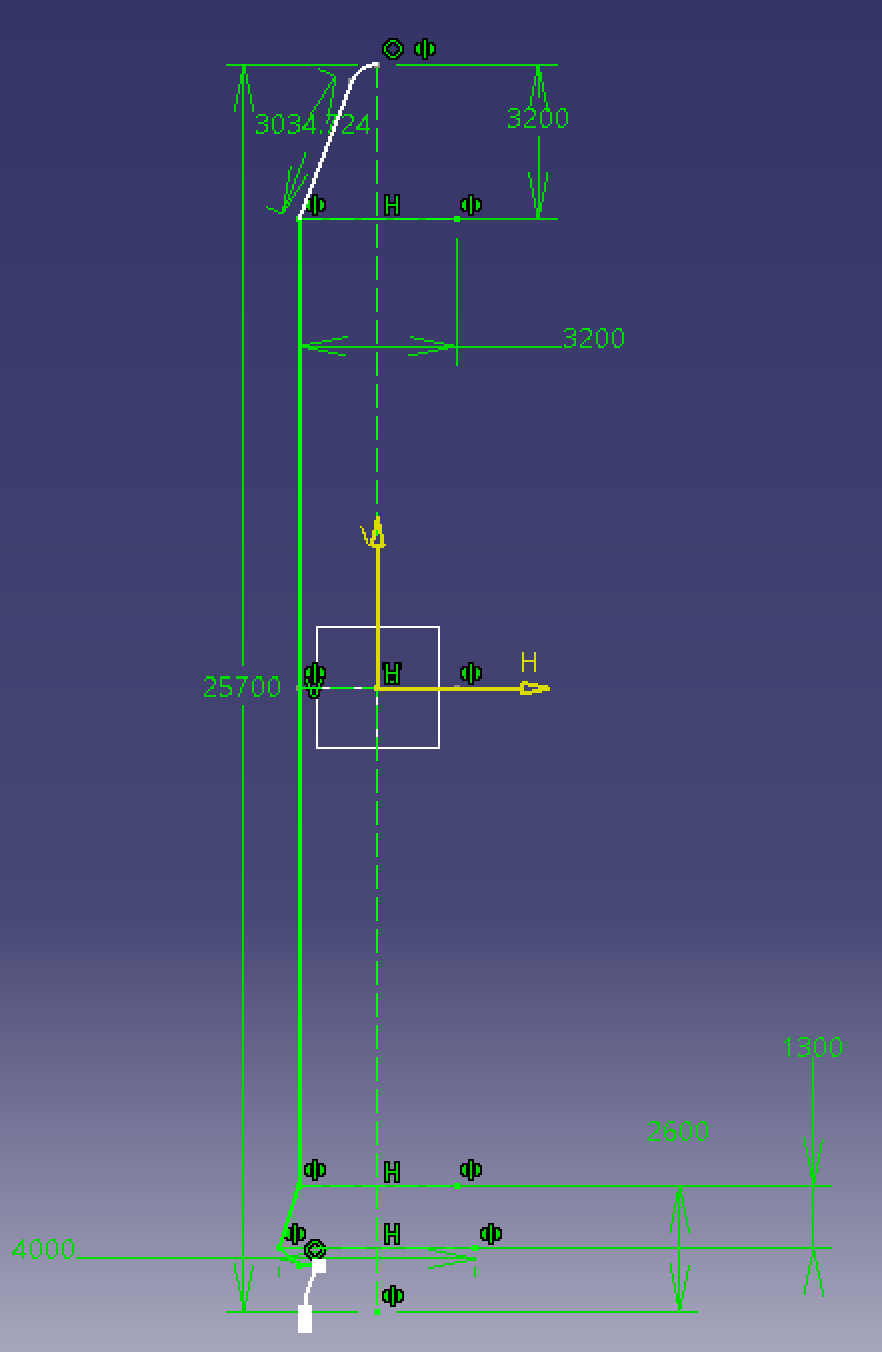

YZ düzleminde roketimin kavramsal şeklini çizerek işe başladım. İlk resme baktığımızda, yan itici için kısıtlanmış şekil, onun sabit konumunu temsil ediyor.
CATIA"Revolute" fonksiyonunu kullanarak, bu profili dikey eksen etrafında 360° döndürerek bir yüzey oluşturdum. Bu, roketin yüzey temsilini oluşturdu. Daha sonra aynı prosedür, hem ana gövde hem de kaplama için yüzeyler oluşturmak için izlendi. Aslında, bu profilleri çizmek benim için zordu çünkü internette bu fırlatma aracı hakkında çok fazla güvenilir boyutlandırma bilgisine erişemiyordum.

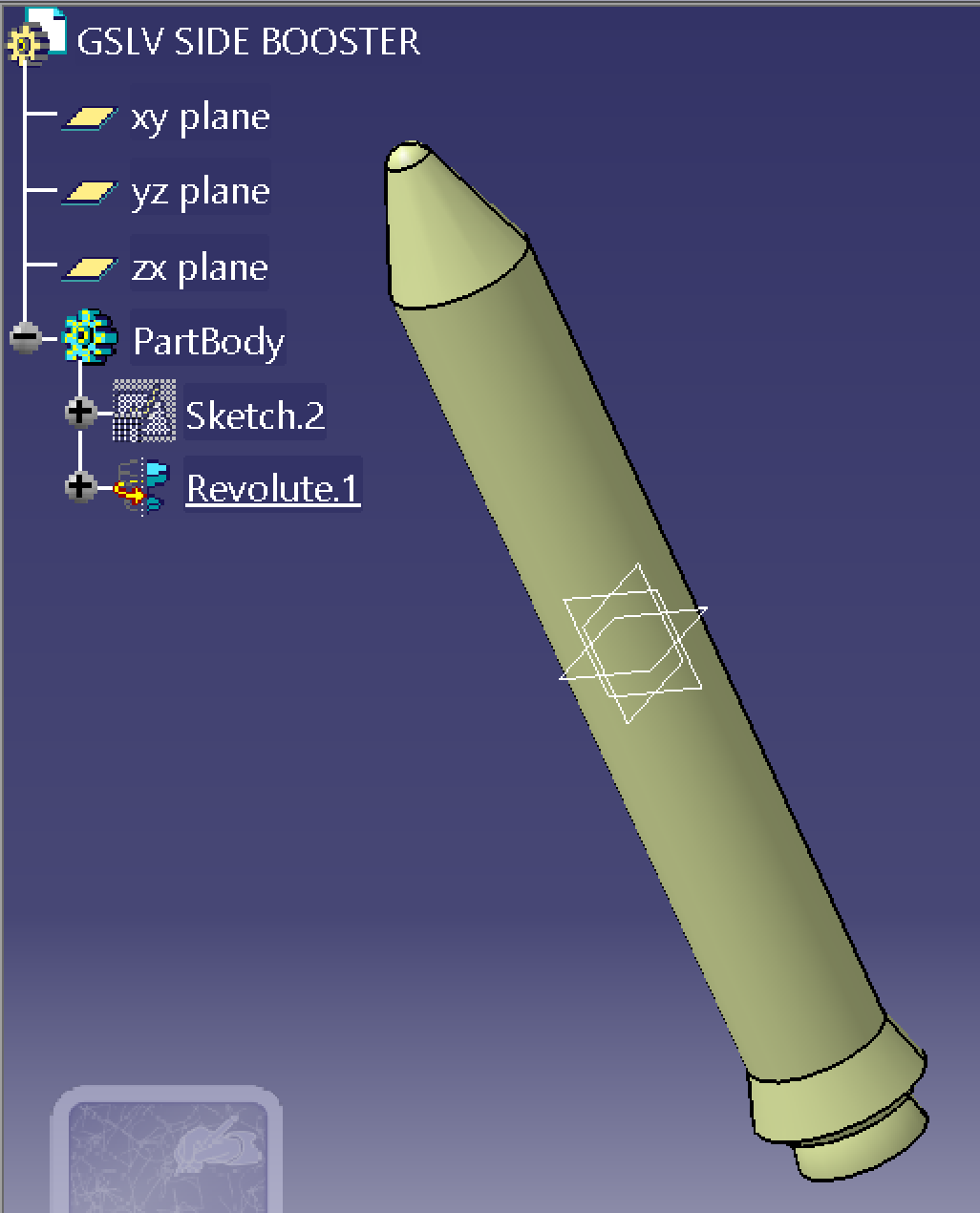

Şekil 3. CATIA Döner Bağlantı Özelliği
Yüzey modelleri tamamlandıktan sonra, Kalın Yüzey işlemiyle katı cisimlere dönüştürüldüler. Bu yöntem, yüzeyleri katı geometriye dönüştürmenin hızlı ve kolay bir yolunu sağlayarak duvar kalınlığında tutarlılık sağladı.
Yan güçlendiriciler gibi tekrarlayan özellikler için, model daha yüksek verimlilik ve daha temiz bir özellik ağacı elde etmek amacıyla yeniden modelleme yerine simetri işlemlerine başvurur.

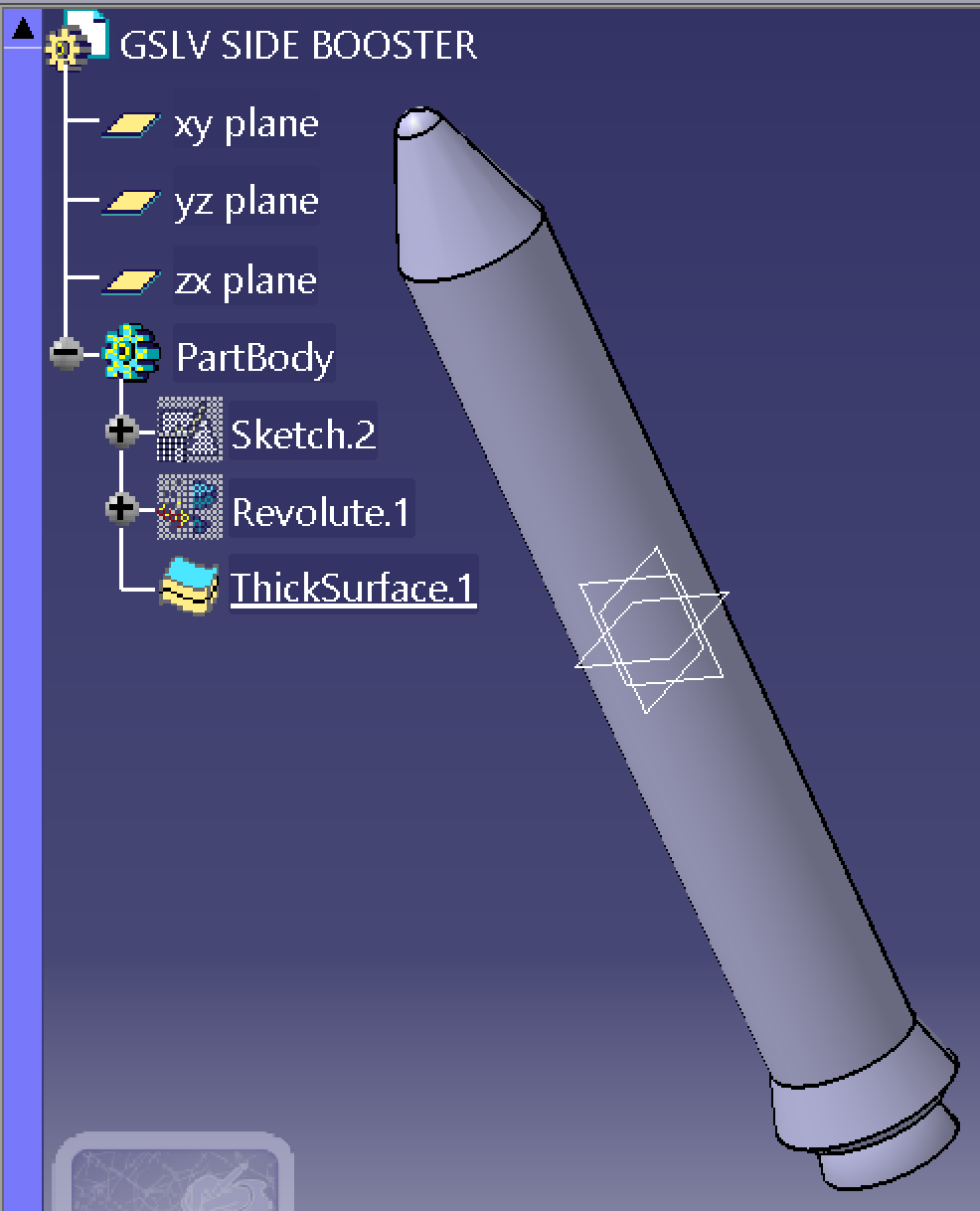

Şekil 4. CATIA Kalın Yüzey İşlemleri
Genel olarak, sürecin şu şekilde işlediği görülüyor:
Çizim > Yüzey > Katı
Sonuç olarak, yüzey modelleme ve parça modellemeyi bir araya getiren, temel modelleme kavramlarını yeniden vurgulayan ve karmaşıklıktan ziyade eğitime odaklanan, iyi organize edilmiş bir CATIA modeli ortaya çıktı.
Şekil 5. CATIA Birleştirilmiş Parça Tasarımı ve Yüzey Modellemesi
Zorluklar
CATIA öğrenme sürecine ilk başladığınızda , muhtemelen karşılaşacağınız sorunlar şunlardır: kararsız çizimler, küçük değişikliklerden sonra kırmızı renkte görünen özellikler ve katı cisimlerle mi yoksa yüzeylerle mi çalışılacağı sorusu. Bu sorunlar yanlış bir şey yaptığınızı göstermez; sadece öğrenme eğrisinin normal ilerleyişini gösterir.
Öğrenmek zorunda kaldığım en zor şeylerden biri, çizim kısıtlamalarını etkili bir şekilde kullanmayı ve özellik ağacımı düzenli tutmayı öğrenmekti.
Başlangıçta, genellikle yetersiz kısıtlanmış çizimler yapıyordum ve bu da modelleme sürecinde beklenmedik sonuçlara yol açıyordu. Zamanla becerilerimi geliştirdim ve CATIA V5'in parametrik modelleme yeteneklerinden tam olarak yararlanmayı öğrendim; bu da tasarım değişikliklerini hızlı ve verimli bir şekilde uygulamamı sağladı.
Özünde, CATIA geometriler oluşturmak, parametrik ilişkileri yönetmek ve montajlar oluşturmak için oldukça yetkin bir sistemdir. Yeni başlayanlar için, modelleme mantığı, tasarım amacı ve iş akışları hakkında bilgi edinmenin, doğrulama süreci ve mühendislik analizi hakkında bilgi edinmekten çok daha önemli olduğunu akılda tutmak çok önemlidir. Bu tür ayrım gereksinimleri, yeni başlayanların gereksiz zorluklarla karşılaşmadan sağlam bir temel geliştirmelerini sağlar.
CATIA Öğrenen Öğrenciler İçin En İyi Uygulamalar
Öğrenciler, daha gelişmiş geometrilere geçmeden önce, çizim ve kısıtlamalar konusunda sağlam bir temel oluşturmak için CATIA basit geometri ile başlamalıdır.
Çünkü eskiz aşamasında iyi bir başlangıç yapmak, daha sonraki modelleme aşamalarında hataları ortadan kaldıracaktır.
Şekil 6. CATIA Özellik Ağacı Organizasyonunda En İyi Uygulama Örneği
İyi yapılandırılmış bir özellik ağacının korunması da çok önemlidir. Bu, özelliklerin doğru adlandırılması, işlemleri azaltmak mümkün olduğunda simetriden yararlanılması ve gereksiz işlemlerin önlenmesiyle sağlanır. Bu şekilde, organize bir özellik ağacına sahip modellerle çalışmak çok kolaydır.
Yeni başlayanların sıklıkla gözden kaçırdığı bir alan burası. Bu durum, tüm bu özelliklerin yapılandırılmamış bir liste şeklinde olmasına yol açarak, daha sonra düzenlemeyi çok zor, hatta imkansız hale getiriyor. Karmaşıklıkla başa çıkmada erken dönemde iyi alışkanlıklar edinmek önemli bir fark yaratıyor.
Çözüm:
CATIA basit bileşenler aracılığıyla öğrenmek, öğrencilerin karmaşık mühendislik kavramlarıyla boğulmadan güçlü CAD temelleri oluşturmalarına yardımcı olur. Pratik mekanik ve havacılık parçalarıyla sürekli uygulama, parça tasarımı, montaj ve yüzey modelleme konusunda özgüven geliştirirken, tasarım amacını ve modelleme mantığını da pekiştirir. Yapılandırılmış bir öğrenme yaklaşımıyla CATIA , yalnızca akademik çalışmalar için değil, aynı zamanda gerçek dünya havacılık tasarımı ve gelecekteki mühendislik kariyerleri için de güçlü bir araç haline gelir.
Akshit Bhardwaj bilgisayar destekli tasarım ve mühendislik odaklı ürün geliştirmeye büyük ilgi duyan bir Havacılık ve Uzay Mühendisliği lisans öğrencisidir. CATIA ve 3DEXPERIENCE platformuyla aktif olarak çalışmakta olup, pratik parça tasarımı, montaj, yüzey modelleme ve sac metal modelleme yoluyla sağlam CAD temelleri oluşturmaya odaklanmaktadır. Havacılık ve uzay yapılarına ve gerçek dünya mühendislik uygulamalarına olan ilgisi giderek artan Bhardwaj, anlamlı ve işlevsel tasarımlar elde etmek için mühendislik temel kavramlarını CAD araçlarıyla birleştirmenin önemini vurgulamaktadır.
