SOLIDWORKS AI R2026x FD03: LEO automatisiert CAD-Workflows

ChampionXperience Team

12. August 2026 6 Minuten Lesezeit

Wie SOLIDWORKS AI und LEO Baugruppen und Makros in R2026x FD03 automatisieren

Haben Sie schon einmal einen halben Vormittag damit verbracht, auf den Wiederaufbau einer riesigen Baugruppe zu warten, oder sind fast verzweifelt, weil Sie Dutzende winziger Befestigungselemente manuell auswählen mussten? Das kennen wir alle. Die Frustration über sich wiederholende, wenig lohnende CAD-Aufgaben ist ein weit verbreitetes Problem im Ingenieurwesen. Doch das neueste Update wird Ihre Arbeitsweise für immer verändern.

Mit der Veröffentlichung von SOLIDWORKS AI R2026x FD03integriert Dassault Systèmes leistungsstarke künstliche inteldirekt in Ihre Konstruktionsumgebung. Lernen Sie LEO, Ihren neuen KI-gestützten virtuellen Begleiter auf der 3DEXPERIENCE Plattform. LEO ist mehr als nur ein einfacher Chatbot; er ist ein intelKonstruktionsassistent, der Reibungsverluste minimiert, komplexe Baugruppen optimiert und Ihre mühsamsten Aufgaben automatisiert.

Wenn Sie wissen möchten, wie Ihnen dieses Update Stunden Ihrer Woche zurückgeben kann, lassen Sie uns in die Details eintauchen.

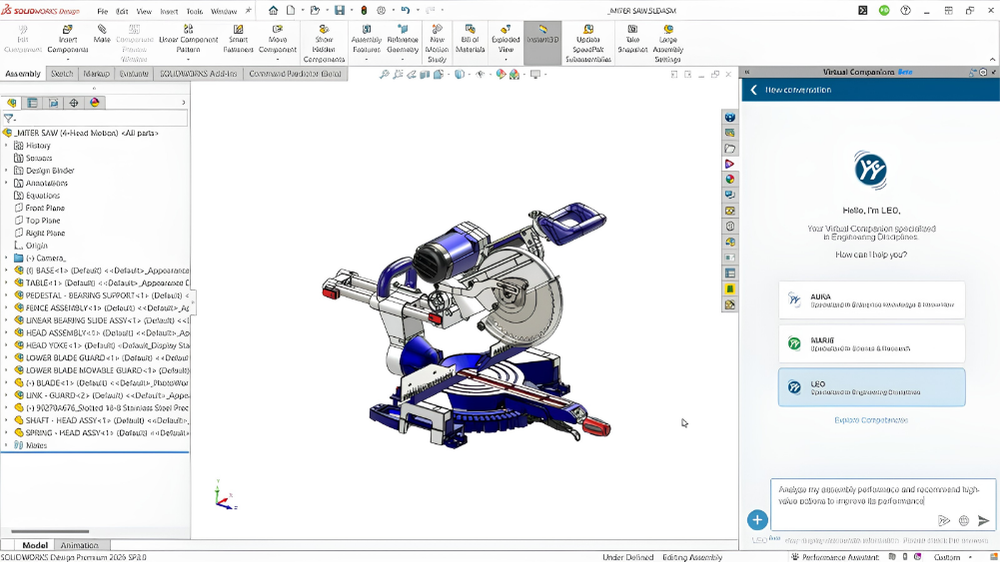

Lernen Sie LEO kennen: Der KI-Begleiter in SOLIDWORKS R2026x FD03

eingeführt intel, doch das Update FD03 markiert einen gewaltigen Fortschritt. LEO, zugänglich über die 3DEXPERIENCE Plattform, fungiert als virtueller Assistent mit natürlicher Sprachverarbeitung, der den technischen Kontext und die Designabsicht versteht. Anstatt sich durch endlose Menüs zu klicken, können Sie einfach eine Anfrage an LEO senden, um Ihre Modelle zu analysieren, zu vereinfachen oder zu dokumentieren.

Um Ihnen eine Vorstellung davon zu geben, wie sehr dies die Spielregeln verändert, sehen wir uns an, wie sich traditionelle Arbeitsabläufe im Vergleich zur LEO-gesteuerten Automatisierung schlagen:

Aufgabe	Traditioneller CAD-Workflow	LEO AI Workflow (R2026x FD03)
Baugruppendiagnose	Jede Komponente, jede Einstellung und jede Verbindung manuell prüfen.	Bitten Sie LEO, die Leistung zu analysieren und eine priorisierte Maßnahmenliste zu erstellen.
Vereinfachung von Threads	Modellierte Gewinde manuell lokalisieren und in kosmetische Darstellungen umwandeln.	LEO konvertiert automatisch Gewinde in der gesamten Baugruppe.
Montageanleitung	Erstellen Sie manuell Explosionszeichnungen, speichern Sie Momentaufnahmen und schreiben Sie Arbeitsschritte.	LEO analysiert die Geometrie und generiert automatisch strukturierte visuelle Hilfen.
Makroerstellung	Benutzerdefinierten Code mithilfe der SOLIDWORKS API schreiben, testen und debuggen.	Beschreiben Sie die Aufgabe in einfachen Worten; LEO schreibt das Makro für Sie.

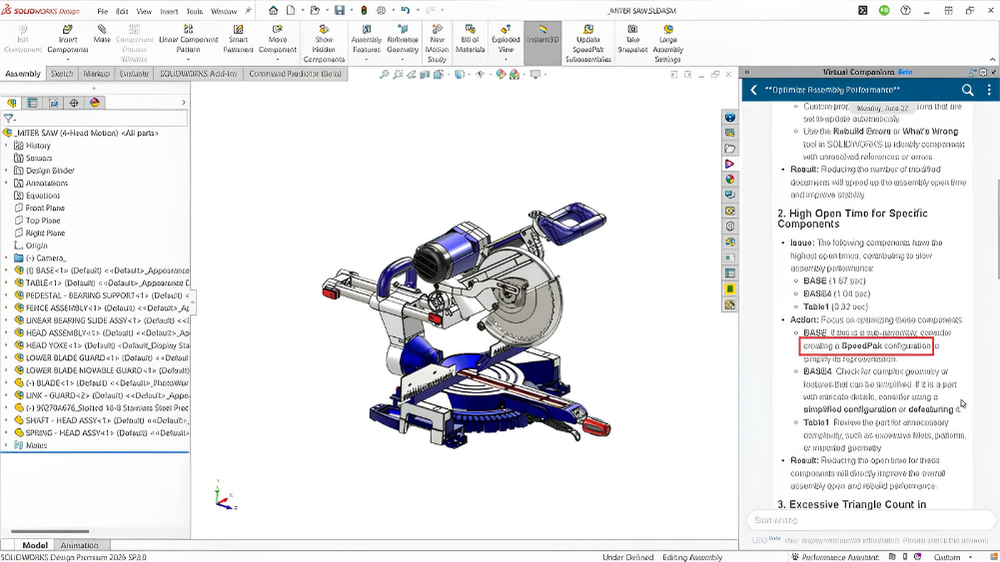

Diagnose großer Baugruppen mittels Baugruppenleistungsanalyse

Wir alle fürchten den gefürchteten Ladekreis. Wenn eine umfangreiche Anwendung langsam läuft, ist die Ursachensuche meist ein Ratespiel. Liegt es an einem komplexen Sketch? An einer ressourcenintensiven Komponente? Oder an einem Grafikengpass?

Mit der Baugruppenleistungsanalysekönnen Sie LEO einfach fragen, warum Ihr Modell hinterherhinkt. LEO führt sofort einen Diagnosescan der aktiven Baugruppe durch und analysiert wichtige Kennzahlen wie:

Engpässe bei Öffnungszeiten und Dateigrößen
Kumulative Wiederherstellungszeit
Grafiklast und strukturelle Komplexität

Anstatt Ihnen eine unübersichtliche Menge an Rohdaten zu präsentieren, wandelt LEO diese Erkenntnisse in eine übersichtliche, priorisierte Liste von Empfehlungen um. Sie erfahren genau, welche Baugruppen oder Bauteile die Leistung beeinträchtigen, und können Ihre Optimierungsmaßnahmen gezielt dort einsetzen, wo sie tatsächlich Wirkung zeigen.

Lasten reduzieren: Teile- und Baugruppenvereinfachung

Sobald LEO die Leistungsengpässe identifiziert hat, müssen diese nicht mehr manuell behoben werden. Das Update FD03 führt die automatische Teile- und Baugruppenvereinfachung. Einer der größten Leistungskiller in großen Baugruppen sind übermodellierte Hardwarekomponenten – insbesondere vollständig modellierte 3D-Gewinde an importierten Verbindungselementen.

Sie können LEO anweisen, diese modellierten Gewinde automatisch in ressourcenschonende kosmetische Gewindedarstellungen für Ihre gesamte Baugruppe umzuwandeln . Dadurch bleiben die visuellen und zeichnerischen Informationen Ihrer Zeichnungen erhalten, während gleichzeitig Millionen unnötiger Polygone entfernt werden, die Ihre GPU verlangsamen.

Darüber hinaus kann LEO die Struktur Ihres Modells analysieren und die SpeedPak- Einstellungen automatisch konfigurieren. Durch die Erstellung dieser vereinfachten Konfigurationen auf oberster Ebene oder auf Unterbaugruppenebene unterstützt LEO Sie dabei, einen reaktionsschnellen und ressourcenschonenden Arbeitsbereich zu erhalten, ohne die Integrität des Designs zu beeinträchtigen.

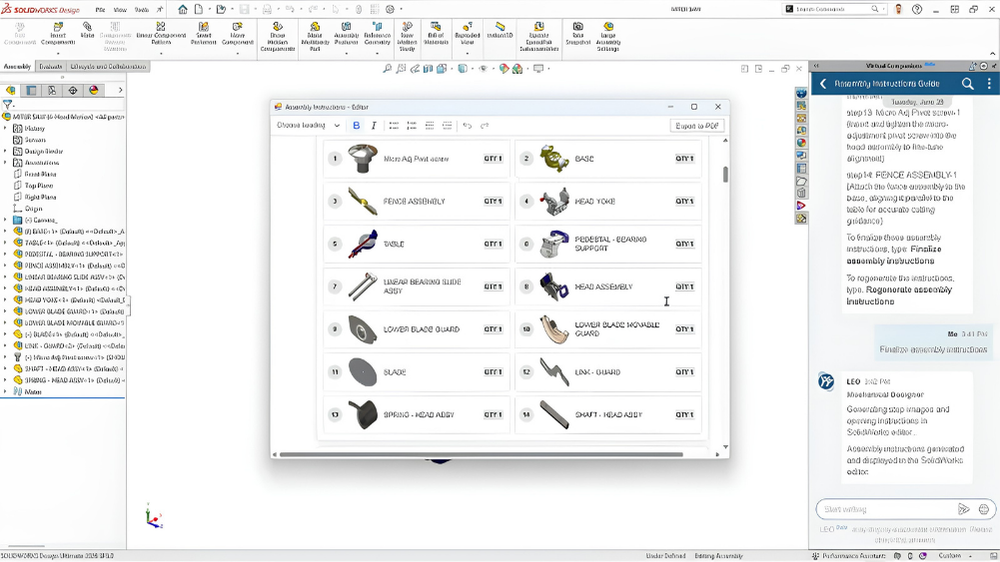

Automatische Generierung einer schrittweisen Montageanleitung

Die Übergabe eines Designs an die Fertigung oder das technische Dokumentationsteam erfordert oft stundenlange manuelle Dokumentation. Das Erstellen von Explosionszeichnungen, das Positionieren von Kameras, das Anfertigen von Screenshots und das Aufschreiben von Arbeitsschritten ist unglaublich mühsam.

LEO automatisiert diesen Übergabeprozess vollständig. Durch die Analyse der 3D-Geometrie und der räumlichen Beziehungen Ihrer Baugruppe generiert LEO automatisch eine strukturierte, schrittweise Montageanleitung. Es erfasst visuelle Momentaufnahmen jedes einzelnen Schrittes direkt aus dem CAD-Modell und erstellt so in kürzester Zeit eine saubere, professionelle Dokumentation. Dies schließt die Lücke zwischen Konstruktion und Fertigung, reduziert Montagefehler und beschleunigt die Produktionszyklen.

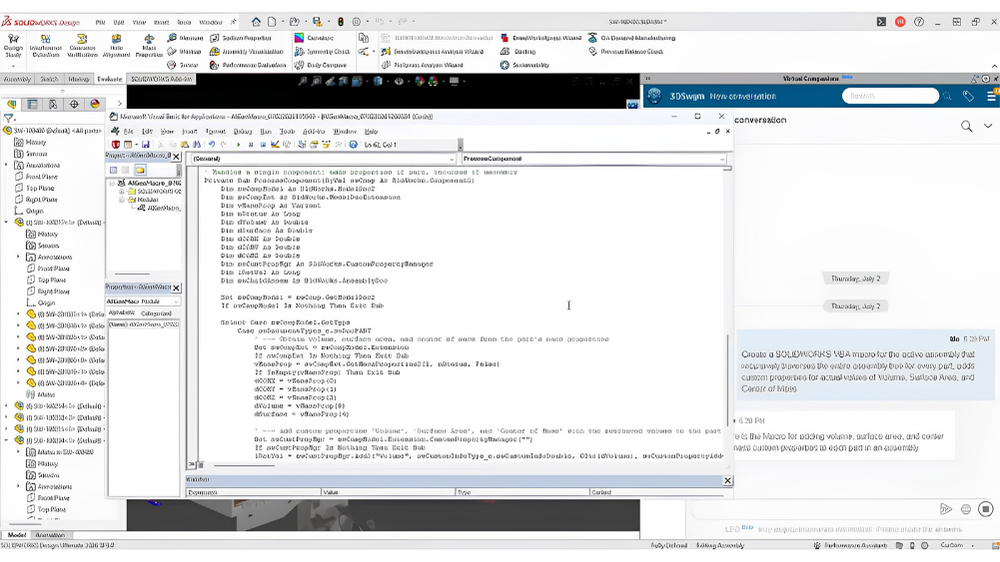

Automatisierung ohne Code: Generieren benutzerdefinierter SOLIDWORKS Makros

Jedes Entwicklungsteam hat wiederkehrende Aufgaben, die es gerne automatisieren würde – wie das Umbenennen mehrerer Dateien gleichzeitig, das Exportieren von PDFs, das Aktualisieren benutzerdefinierter Eigenschaften oder das Anwenden von Unternehmensstandards. Bisher erforderte die Automatisierung dieser Aufgaben fundierte Kenntnisse der SOLIDWORKS API und der VBA-Programmierung.

Mit R2026x FD03 können Sie Arbeitsabläufe automatisieren, ohne eine einzige Zeile Code schreiben zu müssen. Beschreiben Sie einfach in verständlichem Deutsch, was Sie erreichen möchten. Sie können LEO beispielsweise anweisen: „Erstellen Sie ein Makro, das alle Blechteile dieser Baugruppe im DXF-Format exportiert und in einem Freigabeordner speichert.“

LEO schreibt den Code, verpackt ihn in ein Makround öffnet ihn direkt im SOLIDWORKS Makro-Editor zur Überprüfung. Sie können ihn sofort ausführen oder mit LEO weiterarbeiten, um sein Verhalten zu optimieren. Dies demokratisiert die Automatisierung und ermöglicht es jedem Konstrukteur in Ihrem Team, individuelle Tools mit nur einem Klick zu erstellen.

Intelligentere Entscheidungen dank technischer Beratung

Wie oft haben Sie schon versehentlich danebengeklickt, als Sie versucht haben, Dutzende kleiner Kanten, Flächen oder Skizzenelemente auszuwählen? Die manuelle Auswahl ist eine Hauptursache für Klickermüdung und Konstruktionsfehler.

Die neue „Engineering Guidance“ ermöglicht die Auswahl komplexer Elemente per natürlicher Sprache. Geben Sie Befehle wie „Alle Verbindungselemente unter M6 auswählen“ oder „Alle Skizzen mit nicht übereinstimmenden Verbindungen isolieren“ ein. LEO verarbeitet die Anfrage und hebt die Zielelemente in Ihren Teilen, Skizzen und Baugruppen sofort hervor oder isoliert sie. So navigieren Sie schneller und fehlerfrei durch komplexe Modelle.

So starten Sie mit LEO in FD03

Wenn Sie bereits SOLIDWORKS Design- oder Cloud Services-Kunde auf der 3DEXPERIENCE Plattform sind, stehen Ihnen diese KI-gestützten virtuellen Begleiter ohne zusätzliche Lizenz zur Verfügung. Dassault Systèmes verwendet ein tokenbasiertes Nutzungsmodell für KI-Aufgaben, sodass Sie nur für die tatsächlich genutzte Rechenleistung bezahlen.

Entscheidend ist, dass Ihr intelEigentum vollständig geschützt bleibt. Dassault Systèmes hat bestätigt, dass Kundendaten niemals zum Trainieren dieser KI-Modelle verwendet werden. Sie können die intelFunktionen von LEO daher bedenkenlos nutzen. Die offizielle Ankündigung und detaillierte technische Spezifikationen finden Sie im SOLIDWORKS Blog.

Planen Sie, LEO Ihre nächsten Makros schreiben zu lassen, oder freuen Sie sich eher darauf, Ihre umfangreichen Assemblies zu optimieren? Teilen Sie uns in den Kommentaren unten mit, wie Sie diese neuen KI-Funktionen in Ihren täglichen Arbeitsablauf integrieren möchten!

Dieser Leitfaden basiert auf Erkenntnissen aus dem offiziellen SOLIDWORKS -Blog.
